L’installation de transformateurs électriques à proximité des zones résidentielles soulève des questions légitimes concernant la sécurité et la santé publique. Ces équipements, essentiels au fonctionnement du réseau électrique, génèrent des champs électromagnétiques et présentent des risques techniques qui nécessitent le respect de distances minimales strictement réglementées. Les propriétaires et futurs acquéreurs s’interrogent souvent sur les normes en vigueur, particulièrement après l’implantation surprise de ces installations par les gestionnaires de réseaux. La France dispose d’un cadre réglementaire précis, établi par plusieurs textes de loi et normes techniques, qui définit les périmètres de sécurité obligatoires selon le type et la puissance des transformateurs concernés.
Réglementation française sur les distances de sécurité des transformateurs électriques
Le cadre législatif français établit des distances minimales obligatoires entre les transformateurs électriques et les habitations, basées sur des critères techniques précis et des considérations de sécurité publique. Cette réglementation s’articule autour de plusieurs textes complémentaires qui définissent les obligations des gestionnaires de réseaux et les droits des riverains.
Arrêté du 17 mai 2001 et normes NFC 11-201 pour les installations HTA
L’arrêté du 17 mai 2001 fixe les conditions techniques auxquelles doivent satisfaire les distributions d’énergie électrique. Pour les transformateurs HTA/BT (Haute Tension A vers Basse Tension), la distance minimale réglementaire est établie à 3 mètres entre l’installation et toute construction à usage d’habitation. Cette distance s’applique aux postes de transformation de puissance inférieure à 1250 kVA, couramment utilisés dans les quartiers résidentiels.
La norme NFC 11-201 complète cette réglementation en précisant les modalités techniques d’installation. Elle impose notamment que les transformateurs de distribution soient installés dans des enceintes sécurisées, avec des systèmes de ventilation adaptés et des dispositifs de protection contre les surtensions. Ces exigences techniques influencent directement les distances minimales requises pour garantir la sécurité des populations avoisinantes.
Décret n°82-167 relatif aux mesures particulières de sécurité
Le décret n°82-167 du 16 février 1982 établit des mesures particulières de sécurité pour les ouvrages de distribution d’énergie électrique. Ce texte prévoit des distances spécifiques selon la tension nominale des équipements : 5 mètres minimum pour les installations comprises entre 1 kV et 50 kV, et 10 mètres pour les équipements dépassant 50 kV de tension nominale.
Ces dispositions s’appliquent particulièrement aux postes sources et aux transformateurs de forte puissance installés en milieu urbain. Le décret précise également les obligations de signalisation et d’information du public, imposant aux gestionnaires de réseaux de matérialiser clairement les périmètres de sécurité autour de leurs installations.
Code de l’urbanisme et servitudes d’utilité publique
Le Code de l’urbanisme intègre les contraintes liées aux installations électriques dans les documents de planification urbaine. Les Plans Locaux d’Urbanisme (PLU) doivent obligatoirement identifier les servitudes d’utilité publique liées aux réseaux électriques, incluant les zones de protection autour des transformateurs existants et projetés.</p
Elles ont pour effet de restreindre la constructibilité à proximité immédiate des postes de transformation, d’imposer des accès permanents pour la maintenance et, le cas échéant, de limiter certains usages (création de pièces d’habitation, locaux recevant du public, etc.) dans une bande de quelques mètres autour des installations. Avant tout projet de construction près d’un transformateur, il est donc indispensable de consulter le PLU et les annexes relatives aux servitudes, afin de vérifier les contraintes applicables à votre parcelle.
Différences entre transformateurs aériens et souterrains selon la réglementation
La distance minimum entre un transformateur et une habitation dépend aussi de son mode d’implantation : aérien sur poteau, ou souterrain / en cabine maçonnée. Les transformateurs aériens HTA/BT, installés en tête de poteau, sont considérés comme des ouvrages en élévation et s’accompagnent de servitudes de surplomb et de bandes de sécurité plus importantes, notamment à cause du risque de chute d’éléments et d’arc électrique. Pour ces équipements, on applique généralement des périmètres de sécurité similaires à ceux des lignes HTA, soit une zone de plusieurs mètres autour du poteau et sous les conducteurs.
Les postes de transformation souterrains ou en cabine préfabriquée, intégrés au sol ou à faible hauteur, bénéficient au contraire d’un confinement physique plus important. La réglementation met alors l’accent sur la résistance au feu, la ventilation, la tenue mécanique des parois et la gestion des fuites d’huile, plutôt que sur les distances d’approche aériennes. Cela explique pourquoi on peut trouver, en ville, des transformateurs en pied d’immeuble ou en limite de propriété : la protection est assurée par l’ouvrage lui‑même, tant que les normes de construction sont respectées.
Classifications techniques des transformateurs et impacts sur les distances minimales
Au‑delà des textes réglementaires, la distance minimum entre un transformateur et une habitation dépend des caractéristiques techniques de l’appareil : niveau de tension, puissance, type de refroidissement, nature de l’enceinte, etc. Ces paramètres conditionnent à la fois les risques électriques, les nuisances sonores et les enjeux environnementaux. Comprendre ces classifications permet de mieux interpréter les distances préconisées par les normes et les gestionnaires de réseau.
Transformateurs de distribution 20kV/400V et zone de protection
Les transformateurs de distribution 20kV/400V (HTA/BT) sont les plus courants près des habitations. Leur rôle est de transformer la moyenne tension (souvent 20 kV) en basse tension (230/400 V) distribuée aux logements. Pour ce type d’ouvrage, la puissance va typiquement de 160 kVA à 1 000 kVA, avec une majorité de postes de quartier situés autour de 250 à 630 kVA. La zone de protection autour de ces transformateurs est généralement limitée à quelques mètres, car ils sont conçus pour fonctionner au plus près du bâti.
En pratique, lorsque le poste de transformation est intégré dans un bâtiment ou collé à un pignon, la distance fonctionnelle avec les pièces d’habitation peut être quasiment nulle côté maçonnerie, à condition que les parois respectent les exigences de la norme NF C 13‑200 (résistance mécanique, tenue au feu, absence d’ouverture directe, etc.). En revanche, on évite de placer des zones de repos (chambres, lits d’enfants) immédiatement de l’autre côté du mur d’un local transformateur, par précaution vis‑à‑vis des champs électromagnétiques et des nuisances sonores (bourdonnement à 50 Hz). Une distance de quelques mètres et/ou un décalage des pièces sensibles constitue une bonne pratique.
Postes de transformation préfabriqués béton versus métalliques
Les postes préfabriqués peuvent être réalisés en béton armé ou en enveloppe métallique. Ce choix a un impact direct sur les distances minimales ressenties par les riverains. Les cabines en béton offrent une meilleure atténuation acoustique et une certaine atténuation du champ électrique, grâce à l’effet de cage quasi‑Faraday des armatures. Elles sont donc privilégiées en milieu urbain dense, où l’on recherche une intégration maximale, parfois à quelques dizaines de centimètres seulement des clôtures de jardins ou des façades.
Les enveloppes métalliques, plus légères et rapides à installer, assurent également un bon confinement du champ électrique, mais peuvent transmettre davantage de vibrations et de bruit si elles sont mal désolidarisées du sol. Pour limiter les nuisances, les fabricants prévoient des systèmes d’amortissement, des socles antivibratiles et des traitements acoustiques internes. Du point de vue réglementaire, la distance minimum entre un poste préfabriqué et une habitation reste liée à la tension et à la puissance, mais en pratique, un poste béton sera plus facilement accepté à proximité immédiate des habitations grâce à ses meilleures performances d’isolation.
Transformateurs immergés dans l’huile minérale et contraintes environnementales
De nombreux transformateurs sont encore immergés dans l’huile minérale pour assurer leur isolation et leur refroidissement. Ce type de fluide présente un risque environnemental en cas de fuite ou de rupture de cuve, notamment la pollution des sols et des eaux souterraines. C’est pourquoi les normes exigent des bacs de rétention dimensionnés pour contenir la totalité du volume d’huile, ainsi que des dispositifs de détection de fuite et de confinement. Ces contraintes peuvent conduire à imposer une distance minimale plus importante par rapport aux puits, aux zones inondables ou aux locaux sensibles.
Pour des habitations situées près d’un transformateur à huile, l’enjeu principal n’est pas tant le rayonnement électromagnétique que le risque incendie et la gestion d’un éventuel déversement. Les autorités peuvent ainsi recommander de ne pas implanter de pièces de vie directement au‑dessus d’un local avec transformateur immergé, ou d’augmenter la résistance au feu des planchers. De plus en plus, les gestionnaires de réseau remplacent les huiles minérales par des esters synthétiques ou végétaux, moins inflammables et plus facilement biodégradables, ce qui permet de réduire ces distances de précaution.
Installations haute tension 63kv et périmètres de sécurité renforcés
Au‑delà de la distribution locale, on trouve des installations à 63 kV, 90 kV, 225 kV ou 400 kV, généralement dans les postes sources et les nœuds du réseau de transport. Les transformateurs 63/20 kV, par exemple, concentrent de très fortes puissances (plusieurs dizaines de MVA) et s’accompagnent de dispositifs de coupure, de barres nues sous tension et de nombreuses liaisons HT. Dans ce cas, les périmètres de sécurité sont nettement renforcés, souvent de l’ordre de plusieurs dizaines de mètres entre la clôture du poste et les habitations.
On s’éloigne alors largement de la logique du « transformateur de quartier » pour entrer dans celle d’une installation industrielle. Le Code de l’urbanisme, les servitudes d’utilité publique et, le cas échéant, la réglementation ICPE (Installations Classées pour la Protection de l’Environnement) imposent des distances fortes, qui peuvent aller de 25 à 100 m ou plus selon la configuration. Si vous envisagez d’acheter un terrain proche d’un poste source 63 kV ou 225 kV, il est donc crucial de consulter les documents d’urbanisme et les études d’impact pour connaître précisément les zones inconstructibles et les bandes de précaution.
Calcul des distances de sécurité selon la puissance et la tension nominale
Comment les gestionnaires de réseau déterminent‑ils concrètement la distance minimum entre un transformateur et une habitation ? En pratique, ils s’appuient sur des courbes de sécurité établies en fonction de la tension nominale (1 kV, 20 kV, 63 kV…), de la puissance de l’appareil et de son environnement (local fermé, plein air, présence d’écrans, etc.). Plus la tension et la puissance sont élevées, plus les distances réglementaires et les zones d’exclusion augmentent, pour limiter les risques d’arc électrique, de surchauffe et de rayonnement.
Pour les petits postes de distribution HTA/BT (jusqu’à 1 250 kVA), on reste généralement sur des distances minimales de l’ordre de 3 à 5 m entre l’ouvrage et les constructions voisines, sauf en cas d’intégration directe dans un bâtiment, où la protection est assurée par la structure. Pour les équipements de plus forte puissance (postes sources, transformateurs 63 kV et plus), des calculs détaillés sont réalisés en phase de conception : étude des températures, modélisation des champs électriques et magnétiques, prise en compte des vents dominants pour les fumées en cas d’incendie, etc. Ces études débouchent sur des rayons de sécurité qui peuvent être intégrés aux PLU.
Du point de vue des champs magnétiques, on peut retenir une règle empirique : à distance égale, l’exposition diminue rapidement avec l’éloignement, selon une loi proche de l’inverse du carré de la distance. Ainsi, passer de 3 m à 6 m d’un poste permet déjà de diviser significativement le champ ressenti. C’est la raison pour laquelle, même si la réglementation autorise parfois des localisations très proches, les experts en biologie de l’habitat recommandent souvent de conserver, lorsque c’est possible, une distance de 10 à 20 m entre un logement et un transformateur de puissance moyenne.
Champs électromagnétiques et exposition résidentielle aux rayonnements
Au‑delà de la conformité réglementaire, de nombreux particuliers s’interrogent : « Est‑il dangereux d’habiter à côté d’un transformateur ? ». La réponse dépend en grande partie de l’exposition aux champs électromagnétiques (CEM) générés par l’équipement. Il s’agit principalement de champs magnétiques à basse fréquence (50 Hz), liés au courant circulant dans les enroulements du transformateur et les câbles d’alimentation. Comme pour une ampoule ou un radiateur électrique, plus la puissance et le courant sont élevés, plus le champ est important à proximité immédiate.
Valeurs limites d’exposition selon l’ICNIRP et l’ANSES
L’ICNIRP (Commission internationale de protection contre les rayonnements non ionisants) et l’ANSES en France définissent des valeurs limites d’exposition pour le public. Pour les champs magnétiques à 50 Hz, la recommandation de l’ICNIRP est de 200 µT (microteslas) pour l’exposition du grand public, valeur reprise par de nombreux pays européens. À titre de comparaison, les champs mesurés à quelques mètres d’un transformateur de quartier dépassent rarement quelques dixièmes de µT, bien en‑deçà de ces limites.
Cela signifie‑t‑il qu’il n’y a aucun risque à long terme ? Les agences sanitaires restent prudentes. L’ANSES considère qu’il n’existe pas de preuve formelle de lien de causalité entre les champs magnétiques de basse fréquence et des pathologies graves, mais souligne l’existence d’indices limités pour certaines maladies, notamment des leucémies infantiles au‑delà de 0,3 à 0,4 µT d’exposition chronique. Par prudence, certains référentiels de biologie de l’habitat (comme la norme SBM) recommandent des valeurs beaucoup plus basses (20 nT, soit 0,02 µT) dans les zones de repos.
Mesures de densité de flux magnétique en microteslas
Pour quantifier objectivement l’exposition, on mesure la densité de flux magnétique en µT autour des transformateurs et à l’intérieur des habitations. En France, les campagnes de mesure menées autour de postes HTA/BT montrent généralement des niveaux de quelques 0,01 à 0,1 µT à quelques mètres de distance, décroissant très rapidement avec l’éloignement. À l’intérieur des logements, les valeurs moyennes dues à l’ensemble des sources électriques (câbles, tableaux, appareils ménagers) se situent souvent dans la même gamme, voire au‑dessous.
Autrement dit, la contribution spécifique d’un transformateur de quartier au champ magnétique dans une maison voisine est souvent faible par rapport aux installations internes du logement. Toutefois, chaque cas est particulier : configuration des câbles, profondeur d’enfouissement, position des chambres, etc. C’est pourquoi, si vous habitez dans l’alignement immédiat d’un poste de transformation, il peut être pertinent de faire réaliser une campagne de mesures pour vérifier les niveaux réels dans les pièces de vie, plutôt que de se fier à des distances génériques.
Études épidémiologiques sur les effets sanitaires des transformateurs
Les études épidémiologiques relatives aux lignes haute tension sont plus nombreuses que celles portant spécifiquement sur les transformateurs. Néanmoins, plusieurs travaux incluent les deux types d’ouvrages en considérant l’exposition globale aux champs magnétiques. De manière générale, les résultats suggèrent un excès de risque possible pour certaines pathologies chez les enfants exposés de façon chronique à des niveaux supérieurs à 0,3‑0,4 µT, mais les données restent hétérogènes et sujettes à biais (autres facteurs environnementaux, socio‑économiques, etc.).
Les organismes comme l’OMS et l’ANSES concluent donc à un niveau de preuve limité et ne recommandent pas pour l’instant de distances minimales supplémentaires spécifiques autour des transformateurs, au‑delà des règles de sécurité électrique déjà en vigueur. En pratique, les gestionnaires de réseau conçoivent leurs installations pour que l’exposition du public reste très largement inférieure aux valeurs de référence de l’ICNIRP. Pour les personnes les plus sensibles ou inquiètes, la meilleure approche reste de combiner information, mesures sur site et, si possible, aménagement des pièces de vie de façon à éloigner les zones de repos des sources principales de CEM.
Protocoles de mesure CEM avec gaussmètre professionnel

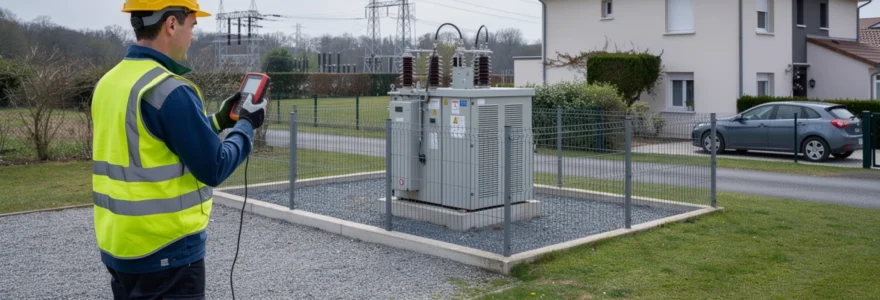

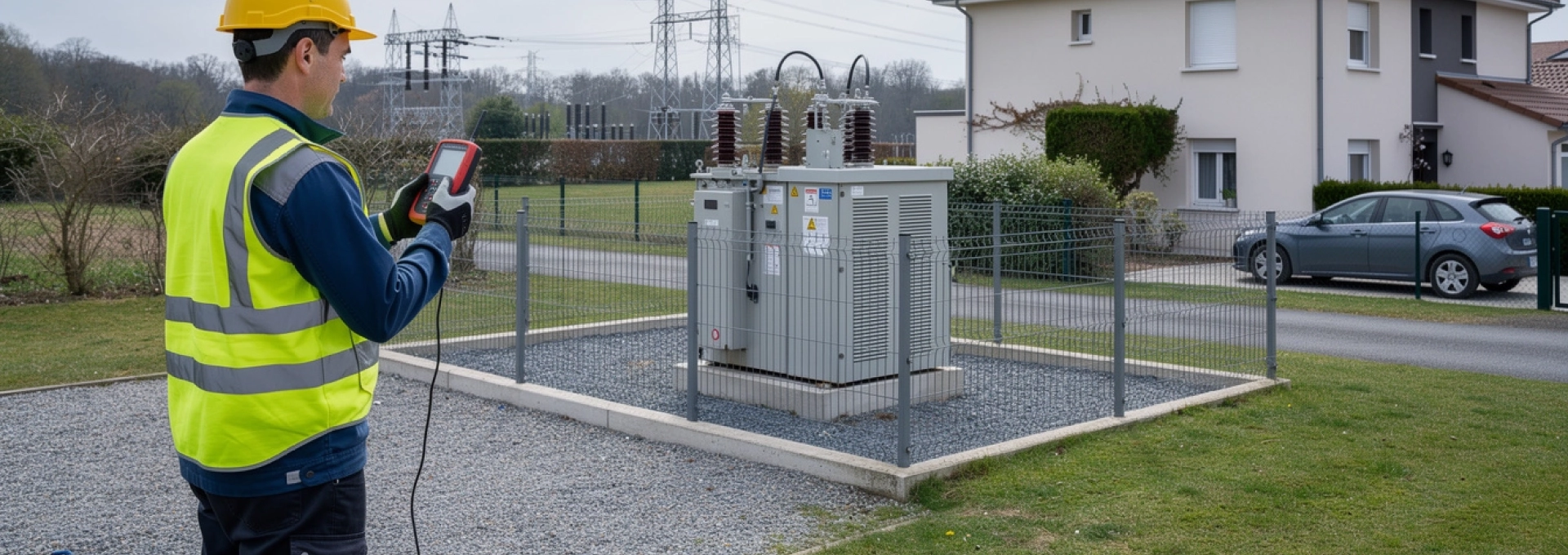

Pour évaluer de manière fiable la dangerosité potentielle d’un transformateur proche d’une habitation, les professionnels utilisent un gaussmètre ou un analyseur de champ magnétique tri‑axial. Le protocole consiste à réaliser des mesures à différentes hauteurs (1 m, 1,5 m) et en plusieurs points représentatifs : en limite de propriété, au droit des façades, dans les pièces de vie et, surtout, dans les chambres. Les mesures sont effectuées en conditions de charge maximale raisonnable du réseau, par exemple en début de soirée en hiver, lorsque la consommation est forte.
Les résultats sont ensuite comparés aux valeurs de référence de l’ICNIRP, mais aussi, pour les plus prudents, aux recommandations plus strictes de la biologie de l’habitat. Si des niveaux anormalement élevés sont détectés dans une zone de repos (par exemple : >0,3 µT dans une chambre d’enfant), plusieurs solutions peuvent être envisagées : déplacement du lit, modification du câblage interne, renforcement de la distance par rapport aux parois exposées, voire, dans certains cas, discussions avec le gestionnaire de réseau pour optimiser le cheminement des câbles ou la configuration du poste.
Procédures d’implantation et autorisations administratives requises
L’implantation d’un transformateur à proximité d’habitations ne se fait pas au hasard. Elle obéit à des procédures administratives précises, qui varient selon la taille du poste, son niveau de tension et le statut du terrain (domaine public ou parcelle privée). Comprendre ces démarches permet aux riverains de mieux appréhender leurs droits et les marges de manœuvre possibles en cas de désaccord sur l’implantation.
Déclaration préalable de travaux et permis de construire
Les petits postes de transformation HTA/BT sur domaine public sont souvent réalisés dans le cadre de travaux de voirie ou d’aménagement de réseau et peuvent ne pas faire l’objet d’un permis de construire classique, surtout lorsqu’il s’agit de simple remplacement ou de modernisation d’équipements existants. Néanmoins, dès qu’un nouveau bâtiment (cabine béton, local maçonné) est créé, les règles d’urbanisme s’appliquent : dépôt de permis de construire ou, à minima, déclaration préalable, selon la surface et la nature du projet.
Ces procédures impliquent une instruction par les services d’urbanisme de la commune, qui vérifient la conformité au PLU, aux servitudes d’utilité publique et aux règles de sécurité. En théorie, les riverains peuvent consulter ces dossiers en mairie et formuler des observations pendant l’enquête ou le délai de recours. Dans la pratique, de nombreux postes sont implantés en limite de voirie, ce qui limite les possibilités d’opposition, tant que les distances minimales légales sont respectées et que l’ouvrage reste sur le domaine public.
Consultation des gestionnaires de réseaux enedis et RTE
Tout projet de construction à proximité d’un transformateur ou d’une ligne haute tension doit faire l’objet d’une consultation des gestionnaires de réseau, principalement Enedis pour la distribution et RTE pour le transport. Lors du dépôt d’un permis de construire, les services instructeurs saisissent ces opérateurs dans le cadre des services consultés. Ceux‑ci vérifient que le projet respecte les distances réglementaires, n’empiète pas sur les servitudes existantes et ne compromet pas l’accessibilité nécessaire aux opérations de maintenance et de secours.
De votre côté, si vous projetez d’acheter ou de bâtir près d’un transformateur, vous pouvez contacter directement Enedis ou RTE pour obtenir des informations sur les ouvrages existants et les contraintes associées. Des plans, schémas et fiches techniques peuvent être fournis, parfois sur la base de conventions ou de demandes formalisées. Cette démarche, souvent négligée, permet d’anticiper les contraintes de distance minimum et d’éviter de mauvaises surprises après l’acquisition d’un terrain ou la réalisation de travaux.
Études d’impact environnemental pour les postes sources
Pour les installations de plus grande envergure, telles que les postes sources 63/20 kV ou les nœuds du réseau de transport, la réglementation impose des études d’impact environnemental. Ces études analysent les effets potentiels du projet sur la santé humaine, la faune, la flore, le paysage, mais aussi sur le climat sonore et les champs électromagnétiques. Elles incluent généralement une modélisation des CEM et des niveaux sonores en limite de propriété et dans les zones habitées voisines.
Les résultats de ces études peuvent conduire à adapter le projet : augmentation des distances par rapport aux habitations, renforcement des protections acoustiques, choix d’équipements moins bruyants ou moins émissifs, voire modification de l’implantation initialement prévue. Les conclusions sont rendues publiques dans le cadre de l’enquête publique, ce qui offre aux riverains l’occasion de s’informer et d’exprimer leurs observations. Là encore, la distance minimum entre le transformateur et les habitations n’est pas seulement une question de mètres, mais le résultat d’un arbitrage global entre sécurité, coûts et acceptabilité locale.
Solutions techniques de mitigation et optimisation de l’implantation
Lorsque la proximité entre un transformateur et une habitation est inévitable, de nombreuses solutions techniques permettent de réduire les nuisances et de sécuriser l’environnement. L’objectif est alors d’optimiser l’implantation pour concilier contraintes de réseau, réglementation et confort des riverains. On peut agir à la fois sur la conception du poste, son orientation, son environnement immédiat et l’aménagement intérieur des logements voisins.
Sur le plan acoustique, le recours à des transformateurs à faible bruit, à des plots antivibratiles, ainsi qu’à des parois épaissies ou doublées permet de réduire significativement le bourdonnement perçu. Un simple écran acoustique (mur, talus, haie dense) entre le poste et le jardin peut déjà atténuer fortement la gêne sonore. Pour les champs électromagnétiques, l’optimisation du cheminement des câbles, l’éloignement des chambres des parois les plus exposées, ou encore l’utilisation de câbles torsadés et enterrés limitent la diffusion du champ dans l’habitation.
Du côté de l’urbanisme, quelques principes simples peuvent faire une grande différence : placer les locaux peu sensibles (garages, celliers, cages d’escalier) au plus près du poste, réserver les chambres et pièces de repos aux zones les plus éloignées, éviter d’adosser une tête de lit à un mur contigu au local transformateur. Dans certains cas, une reconfiguration légère du plan intérieur ou du jardin permet de gagner plusieurs mètres de distance « utile » sans modifier l’implantation du poste lui‑même.
Enfin, il ne faut pas sous‑estimer l’importance de la concertation avec le gestionnaire de réseau. En amont d’un projet de poste de transformation, les échanges avec la commune et les riverains peuvent aboutir à des compromis intelligents : choix d’un modèle de cabine mieux intégré, décalage de quelques mètres pour libérer une façade, ajout d’un habillage architectural ou paysager. Vous l’aurez compris, la distance minimum entre un transformateur et une habitation n’est pas seulement une valeur chiffrée dans un décret : c’est aussi le résultat d’une ingénierie globale où réglementation, technique et bon sens cohabitent pour garantir un niveau de sécurité et de confort acceptable pour tous.
